Beschreibung
Der FrSky FSH-1 / FSH-01 Telemetry Sensor Hub ist die zentrale Schnittstelle für klassische FrSky-Telemetriesysteme. Er verbindet kompatible FrSky-Sensoren mit dem digitalen Datenport eines Telemetrie-Empfängers und sammelt bzw. verarbeitet die Sensordaten zur Übertragung an das Telemetriesystem.
Der Hub eignet sich besonders für ältere FrSky D-Serie Telemetrie-Systeme mit digitalem Datenport und ermöglicht den Anschluss mehrerer Sensortypen an einer zentralen Einheit.

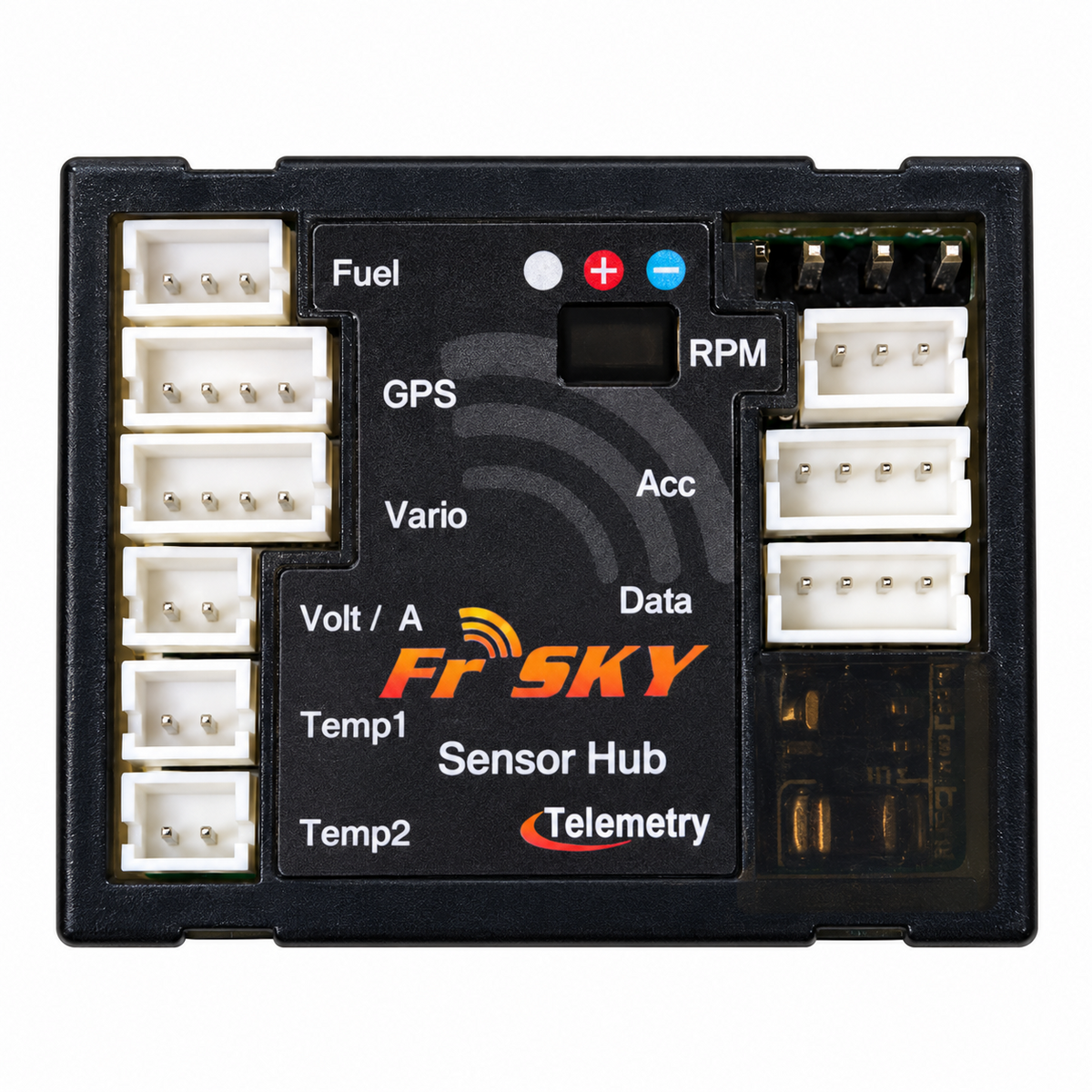

Unterstützte Sensoranschlüsse
- Fuel – Kraftstoffstandsensor
- GPS – GPS-Sensor
- Vario – Variometer
- Volt / A – Spannungs-/Strommessung
- Temp1 / Temp2 – Temperatursensoren
- RPM – Drehzahlsensor
- Acc – 3-Achs-Beschleunigungssensor
- Data – Verbindung zum digitalen Datenport des FrSky Telemetrie-Empfängers
- Power – Stromversorgung
Technische Daten
- Modell: FSH-1 / FSH-01
- Betriebsspannung: 4–10 V DC
- Betriebstemperatur: -20 bis +80 °C
- Abmessungen: ca. 37 × 30 × 8 mm
- Gewicht: ca. 7 g (Sensor Hub ohne Kabel)
- Firmware aktualisierbar
Anwendungen
Geeignet für RC-Flugmodelle, Multicopter und weitere Modelle mit klassischer FrSky-Telemetrie, bei denen mehrere Sensoren zentral zusammengeführt und über den digitalen Empfänger-Datenport übertragen werden sollen.
Lieferumfang

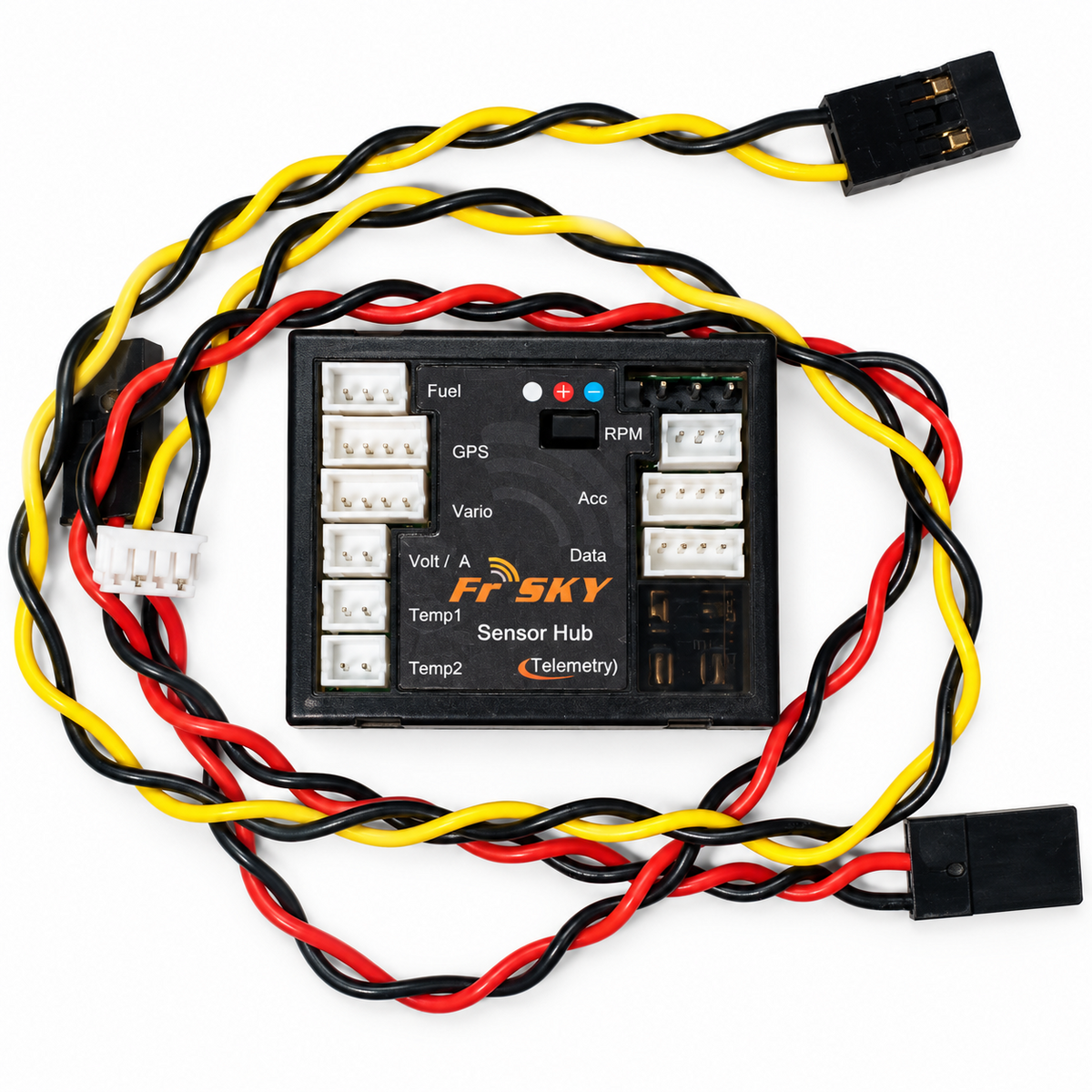

1 × FrSky FSH-1 / FSH-01 Sensor Hub inklusive Anschlusskabeln, wie abgebildet.
Hersteller- & Sicherheitshinweise
Vor dem Anschluss Pinbelegung, Polarität und Kompatibilität des Empfängers prüfen. Der FSH-01 ist für FrSky-Telemetriesysteme mit digitalem Datenport vorgesehen und ist nicht automatisch mit jedem neueren Smart-Port-Gerät kompatibel.
