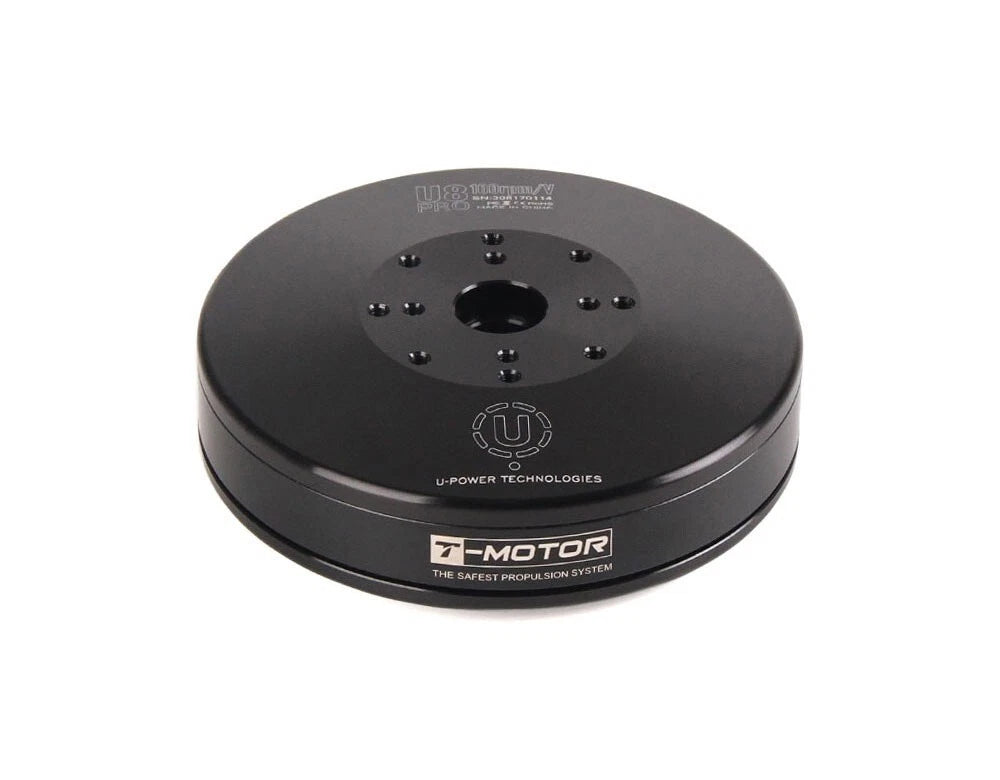

• T-Motor U8 PRO KV135 Motor Vorderseite

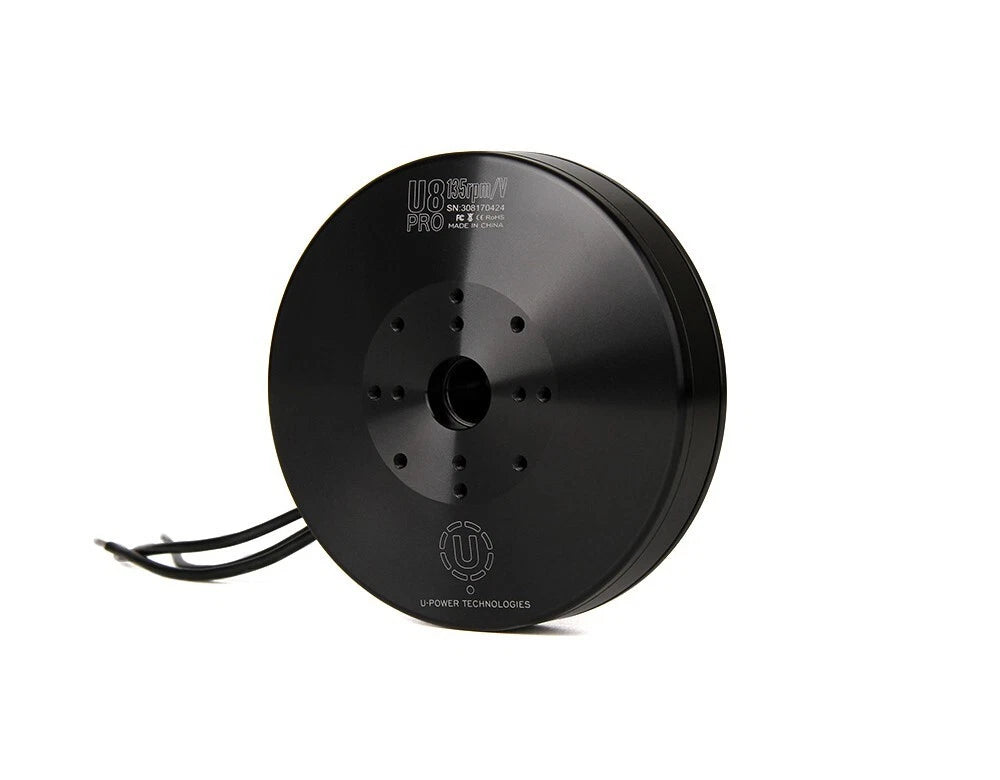

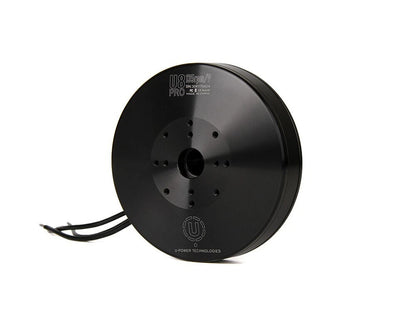

  • T-Motor U8 PRO KV135 Motor Seitenansicht

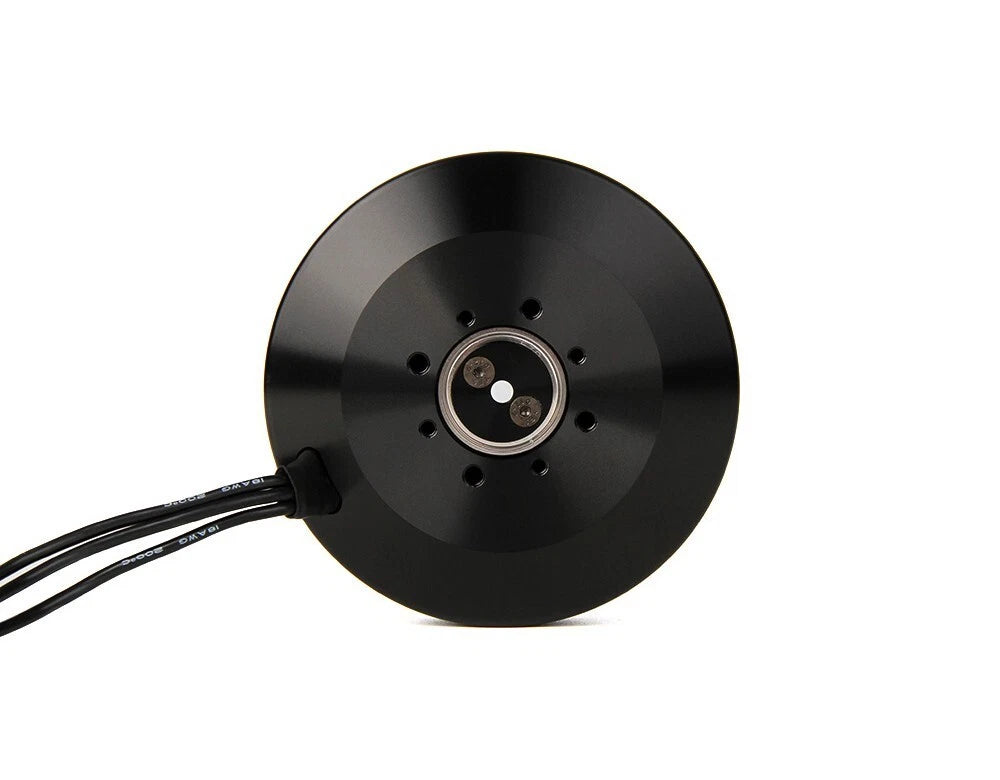

  • T-Motor U8 PRO KV135 Motor Rückseite mit Kabeln

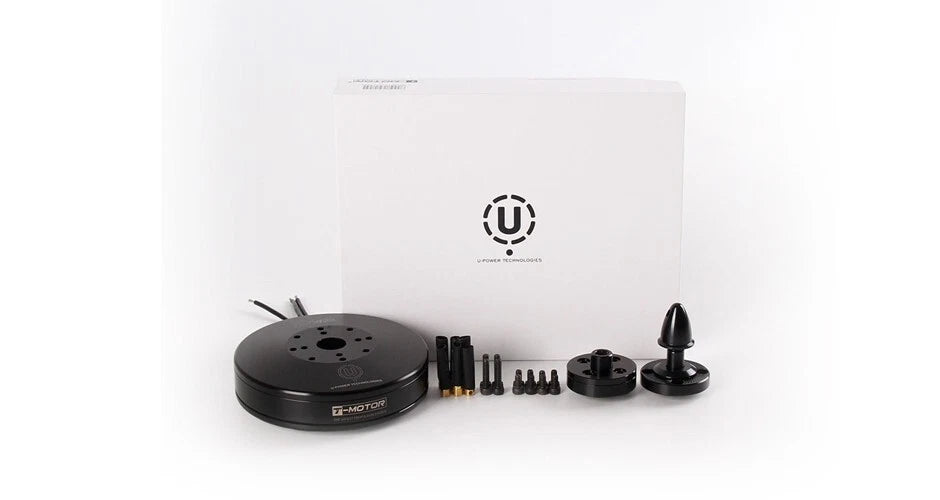

  • T-Motor U8 PRO KV135 Motor Set mit Zubehör

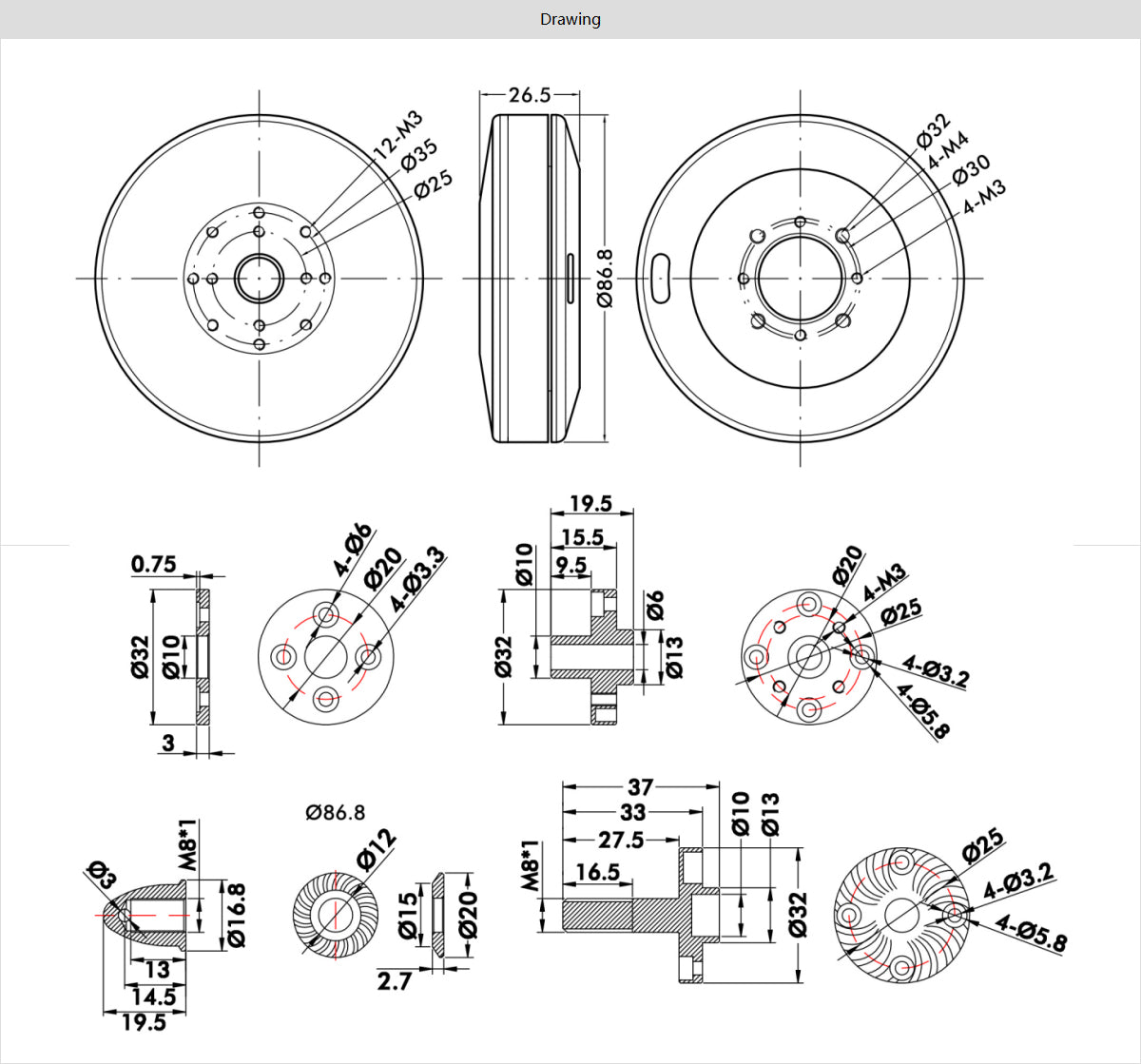

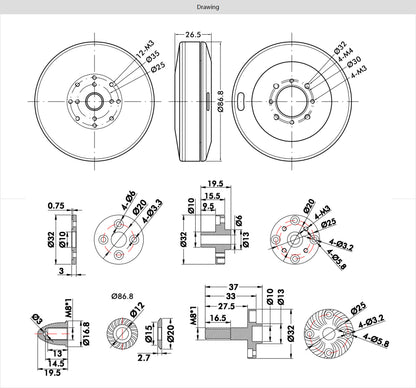

  • T-Motor U8 PRO KV135 technische Zeichnung und Abmessungen
1 5

T-Motor

T-Motor U8 PRO KV100 Efficiency Type UAV Motor

T-Motor U8 PRO KV100 Efficiency Type UAV Motor

€275,00 EUR
€275,00 EUR
Sale Ausverkauft
Inkl. Steuern.

T-Motor U8 PRO KV100 Efficiency UAV Motor • 6–12S LiPo • Brushless Außenläufer • große CF-Propeller • für Quad-, Hexa- und Oktocopter, Mapping, Inspektion und Industrie-UAV

Zur Vorbestellung hinzufügen (10 % Rabatt) Vorbestellung ansehen (0)

Lieferzeit ca. 1–3 Wochen • Lieferbarkeit & Mindestmenge vorausgesetzt

Betriebsspannung: 6–12S LiPo Max. Schub: bis 4.294 g laut Hersteller-Testdaten (setupabhängig) Gewicht: 257 g inkl. Kabel / 240 g ohne Kabel

Vorteile
• 100 KV für hocheffiziente UAV-Antriebssysteme
• 6–12S LiPo Betriebsspannung
• 36N42P-Konfiguration und 179 mΩ Innenwiderstand
• Kompakte Bauform Ø 86,8 × 26,5 mm
• 257 g inkl. Kabel / 240 g ohne Kabel
• Zwei Propeller-Montagemethoden
• Große Lager für ruhigen, vibrationsarmen Lauf
• Präzisionswicklungen und 0,2-mm-Siliziumstahlblech laut Hersteller
• Geschlossene Bauform; von T-Motor als wasser- und staubgeschütztes U8 PRO Design beworben
• Bis 21,52 g/W Effizienz im Hersteller-Prüfstand bei 22,2 V / CF 28×9.2 / 50 % Gas

Anwendungen
• Professionelle Quadrocopter, Hexacopter und Oktocopter
• Kamera- und Fotografie-UAVs
• Mapping- und Vermessungsdrohnen
• Inspektions- und Monitoring-UAVs
• Industrie- und Forschungsplattformen
• Multicopter mit großen Carbon-Propellern und Fokus auf effizienten Dauerbetrieb
Vollständige Details anzeigen

Beschreibung

T-Motor U8 PRO KV100 – Efficiency UAV Motor für 6–12S LiPo

Der T-Motor U8 PRO KV100 ist ein hocheffizienter Brushless-Außenläufer für professionelle Multicopter und industrielle UAV-Systeme. Mit 100 KV, 6–12S LiPo, 36N42P-Konfiguration, Ø 86,8 × 26,5 mm und nur 257 g inkl. Kabel ist er auf große Carbon-Propeller, lange Flugzeiten und zuverlässigen Dauerbetrieb ausgelegt.

Für das KV100-Referenzsetup nennt T-Motor bei 6S einen CF 29×9.5 Propeller. Die Hersteller-Prüfstandsdaten umfassen zusätzlich CF 26×8.5, 27×8.8, 28×9.2, 29×9.5/9.9 und 30×10.5. Geeignet für Quadrocopter, Hexacopter, Oktocopter sowie Kamera-, Mapping-, Vermessungs- und Industrie-UAVs.

T-Motor U8 PRO KV100 Waterproof Efficiency Type UAV Motor

T-Motor U8 PRO innovative Verriegelung und Propelleraufnahme

T-Motor U8 PRO geschlossenes Außendesign und hohler Rotor

T-Motor U8 PRO Präzisionswicklungen und Siliziumstahlblech

T-Motor U8 PRO große Lager für ruhigeren Lauf

T-Motor U8 PRO Multi-Slot Design und hohe Effizienz

T-Motor U8 PRO zwei Installationsmethoden für Propeller

T-Motor U8 PRO KV100 Propeller- und Multicopter-Empfehlungen

Einsatzbereich

Professionelle Multicopter, Kamera- und Mapping-Drohnen, Vermessungs- und Inspektions-UAVs sowie individuelle Industrie- und Forschungsplattformen. Akku, ESC und Propeller müssen immer als Gesamtsystem passend zu Fluggewicht und gewünschtem Arbeitspunkt ausgelegt werden.

Hinweis zu den Leistungsdaten

Die technischen Daten und Prüfstandswerte stammen aus den Herstellerunterlagen von T-Motor. Tatsächliche Werte können je nach Propeller, ESC, Akkuspannung, Kühlung, Umgebungstemperatur und Einbausituation abweichen.

Technische Daten

Technische Parameter – T-Motor U8 PRO KV100

KV100

Test Item U8 PRO KV100
Report No. U.00009
KV-Wert 100 KV
Innenwiderstand 179 mΩ
Konfiguration 36N42P
Wellendurchmesser 15 mm
Motorabmessungen Ø 86,8 × 26,5 mm
Motorkabel 18 AWG
Kabellänge 90 mm
Gewicht inkl. Kabel 257 g
Gewicht ohne Kabel 240 g
LiPo 6–12S
Leerlaufstrom @ 10 V 0,5 A
Max. Dauerleistung (180 s) 490 W
Max. Dauerstrom (180 s) 15 A

Quelle: T-Motor U8 PRO KV100 – Herstellerdaten / Test Report U.00009

Test Report

Test Report – U8 PRO KV100

KV100 · 22.2 V

Umgebungstemperatur: 3 °C. Prüfstand mit DC-Spannungsversorgung.

Nr. Spannung (V) Propeller Gas Strom (A) Leistung (W) Schub (g) Drehzahl (U/min) Effizienz (g/W) Drehmoment (Nm) Betriebstemperatur (°C)
1 22.2 T-MOTOR 26×8.5 CF 50% 1.6 35.52 710 1200 19.99
1 22.2 T-MOTOR 26×8.5 CF 65% 2.7 59.94 1110 1460 18.52
1 22.2 T-MOTOR 26×8.5 CF 75% 3.8 84.36 1400 1650 16.60
1 22.2 T-MOTOR 26×8.5 CF 85% 5.1 113.22 1790 1820 15.81
1 22.2 T-MOTOR 26×8.5 CF 100% 5.9 130.98 1980 1920 15.12 38
2 22.2 T-MOTOR 27×8.8 CF 50% 1.7 37.74 770 1160 20.40
2 22.2 T-MOTOR 27×8.8 CF 65% 3.0 66.60 1200 1430 18.02
2 22.2 T-MOTOR 27×8.8 CF 75% 4.0 88.80 1530 1620 17.23
2 22.2 T-MOTOR 27×8.8 CF 85% 5.4 119.88 1880 1790 15.68
2 22.2 T-MOTOR 27×8.8 CF 100% 6.4 142.08 2140 1890 15.06 38
3 22.2 T-MOTOR 28×9.2 CF 50% 1.8 39.96 860 1130 21.52
3 22.2 T-MOTOR 28×9.2 CF 65% 3.3 73.26 1300 1400 17.75
3 22.2 T-MOTOR 28×9.2 CF 75% 4.6 102.12 1660 1580 16.26
3 22.2 T-MOTOR 28×9.2 CF 85% 6.2 137.64 2100 1730 15.26
3 22.2 T-MOTOR 28×9.2 CF 100% 7.2 159.84 2350 1850 14.70 40
4 22.2 T-MOTOR 29×9.5 CF 50% 2.0 44.40 930 1100 20.95
4 22.2 T-MOTOR 29×9.5 CF 65% 3.8 84.36 1530 1380 18.14
4 22.2 T-MOTOR 29×9.5 CF 75% 5.2 115.44 1870 1550 16.20
4 22.2 T-MOTOR 29×9.5 CF 85% 7.1 157.62 2320 1700 14.72
4 22.2 T-MOTOR 29×9.5 CF 100% 8.1 179.82 2580 1820 14.35 41

KV100 · 24 V

Nr. Spannung (V) Propeller Gas Strom (A) Leistung (W) Schub (g) Drehzahl (U/min) Effizienz (g/W) Drehmoment (Nm) Betriebstemperatur (°C)
5 24 T-MOTOR 26×8.5 CF (3PCS) 50% 1.78 42.72 737 3274 17.25 0.281
5 24 T-MOTOR 26×8.5 CF (3PCS) 55% 2.34 56.16 936 3587 16.67 0.346
5 24 T-MOTOR 26×8.5 CF (3PCS) 60% 3.03 72.72 1128 3914 15.51 0.395
5 24 T-MOTOR 26×8.5 CF (3PCS) 65% 3.67 88.08 1304 4201 14.80 0.466
5 24 T-MOTOR 26×8.5 CF (3PCS) 75% 4.94 118.56 1620 4737 13.66 0.589
5 24 T-MOTOR 26×8.5 CF (3PCS) 85% 6.80 163.20 2044 5300 12.52 0.737
5 24 T-MOTOR 26×8.5 CF (3PCS) 100% 10.28 246.72 2756 6170 11.17 0.992 33.2
6 24 T-MOTOR 27×8.8 CF (3PCS) 50% 2.01 48.24 831 3280 17.23 0.315
6 24 T-MOTOR 27×8.8 CF (3PCS) 55% 2.50 60.00 993 3561 16.55 0.369
6 24 T-MOTOR 27×8.8 CF (3PCS) 60% 3.24 77.76 1208 3912 15.53 0.453
6 24 T-MOTOR 27×8.8 CF (3PCS) 65% 3.84 92.16 1392 4189 15.10 0.503
6 24 T-MOTOR 27×8.8 CF (3PCS) 75% 5.24 125.76 1683 4713 13.38 0.638
6 24 T-MOTOR 27×8.8 CF (3PCS) 85% 7.46 179.04 2196 5281 12.27 0.805
6 24 T-MOTOR 27×8.8 CF (3PCS) 100% 11.17 268.08 2922 6069 10.90 1.066 38
7 24 T-MOTOR 28×9.2 CF (3PCS) 50% 2.38 57.12 947 3214 16.58 0.397
7 24 T-MOTOR 28×9.2 CF (3PCS) 55% 3.10 74.40 1181 3457 15.87 0.451
7 24 T-MOTOR 28×9.2 CF (3PCS) 60% 3.82 91.68 1435 3796 15.65 0.553
7 24 T-MOTOR 28×9.2 CF (3PCS) 65% 4.61 110.64 1612 4062 14.57 0.607
7 24 T-MOTOR 28×9.2 CF (3PCS) 75% 6.36 152.64 2047 4548 13.41 0.785
7 24 T-MOTOR 28×9.2 CF (3PCS) 85% 8.73 209.52 2541 5084 12.13 0.954
7 24 T-MOTOR 28×9.2 CF (3PCS) 100% 12.94 310.56 3341 5777 10.76 1.257 53
8 24 T-MOTOR 29×9.9 CF (3PCS) 50% 2.59 62.16 1121 3149 18.03 0.432
8 24 T-MOTOR 29×9.9 CF (3PCS) 55% 3.18 76.32 1331 3427 17.44 0.522
8 24 T-MOTOR 29×9.9 CF (3PCS) 60% 4.09 98.16 1539 3732 15.68 0.585
8 24 T-MOTOR 29×9.9 CF (3PCS) 65% 5.12 122.88 1794 3976 14.60 0.691
8 24 T-MOTOR 29×9.9 CF (3PCS) 75% 7.05 169.20 2346 4487 13.87 0.885
8 24 T-MOTOR 29×9.9 CF (3PCS) 85% 9.60 230.40 2814 4969 12.21 1.072
8 24 T-MOTOR 29×9.9 CF (3PCS) 100% 13.97 335.28 3595 5601 10.72 1.383 62.1
9 24 T-MOTOR 30×10.5 CF 50% 2.36 56.64 1059 3236 18.70 0.382
9 24 T-MOTOR 30×10.5 CF 55% 2.88 69.12 1187 3492 17.17 0.422
9 24 T-MOTOR 30×10.5 CF 60% 3.72 89.28 1427 3858 15.98 0.536
9 24 T-MOTOR 30×10.5 CF 65% 4.46 107.04 1564 4110 14.61 0.584
9 24 T-MOTOR 30×10.5 CF 75% 6.12 146.88 2142 4544 14.58 0.755
9 24 T-MOTOR 30×10.5 CF 85% 8.38 201.12 2655 5136 13.20 0.914
9 24 T-MOTOR 30×10.5 CF 100% 12.75 306.00 3464 5867 11.32 1.217 52.3

KV100 · 32 V

Nr. Spannung (V) Propeller Gas Strom (A) Leistung (W) Schub (g) Drehzahl (U/min) Effizienz (g/W) Drehmoment (Nm) Betriebstemperatur (°C)
10 32 T-MOTOR 26×8.5 CF (3PCS) 50% 2.71 86.72 1406 4263 16.21 0.466
10 32 T-MOTOR 26×8.5 CF (3PCS) 55% 3.53 112.96 1505 4621 13.32 0.549
10 32 T-MOTOR 26×8.5 CF (3PCS) 60% 4.29 137.28 1726 4994 12.57 0.636
10 32 T-MOTOR 26×8.5 CF (3PCS) 65% 5.39 172.48 2046 5381 11.86 0.740
10 32 T-MOTOR 26×8.5 CF (3PCS) 75% 7.48 239.36 2609 5999 10.90 0.938
10 32 T-MOTOR 26×8.5 CF (3PCS) 85% 10.34 330.88 3264 6701 9.86 1.165
10 32 T-MOTOR 26×8.5 CF (3PCS) 100% 15.41 493.12 4294 7581 8.71 1.536 65.9

Betriebstemperatur = Motoroberflächentemperatur nach 10 Minuten Betrieb bei 100 % Gas. Hersteller-Prüfstandswerte; reale Werte können je nach Propeller, ESC, Akku, Kühlung und Einbau abweichen.

Quelle: T-Motor U8 PRO KV100 – Test Report U.00009

Lieferumfang
1 × T-Motor U8 PRO KV100 Brushless Motor
Propelleraufnahme / Adapterteile
Befestigungsschrauben und Montagezubehör
Originalverpackung

Der Lieferumfang entspricht den Produktabbildungen. Propeller und ESC sind nicht enthalten, sofern nicht ausdrücklich anders angegeben.

Hinweise & Sicherheit
Kein Spielzeug. Für Modellbau-, UAV- und professionelle Anwendungen durch sachkundige Anwender vorgesehen.
Vor Montage, Wartung oder Arbeiten am Antrieb den Akku vollständig vom System trennen.
Ein montierter Propeller kann schwere Verletzungen verursachen. Während des Betriebs ausreichenden Sicherheitsabstand einhalten und niemals in den Rotationsbereich greifen.
Motor, Propeller und Adapter vor jedem Einsatz auf festen Sitz, Beschädigungen und ungewöhnliches Spiel prüfen.
Nur mit geeigneten ESCs, Propellern und Versorgungsspannungen innerhalb der zulässigen technischen Werte betreiben.
Für ausreichende Kühlung sorgen. Bei ungewöhnlicher Erwärmung, Geräuschen oder Vibrationen den Antrieb sofort außer Betrieb nehmen.
Beschädigte Kabel, Steckverbindungen oder mechanische Bauteile nicht weiterverwenden.
Elektronische Komponenten vor Feuchtigkeit, Kurzschluss und leitfähigen Fremdkörpern schützen.
LiPo-Akkus ausschließlich entsprechend den Sicherheitsvorgaben des jeweiligen Akkuherstellers verwenden.
Außerhalb der Reichweite von Kindern aufbewahren.
